什么是五芯电缆?五芯电缆与四芯电缆区别

　　五芯电缆通常是三根相线加一根零线和一根接地线，分4+1芯或3+2芯电缆;下面金环宇电线电缆小编就来介绍下什么是五芯电缆，五芯电缆与四芯电缆区别有哪些?

　　一、什么是五芯电缆

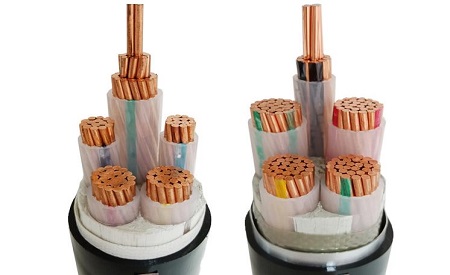

　　五芯电缆就是有五个相互绝缘的塑料护套或钢铠加塑料护套芯线组成一根电缆，五芯电缆从导体的截面上分，可以生产四大一小(4+1芯)、三大二小(3+2芯)以及五芯等截面系列的电缆;但是对于5芯电缆多数是应用4等芯+1芯的这样构造，五芯电缆结构图片如下图所示：

　　五芯电缆颜色：标准五芯电缆线一般分为五种颜色：黄色、绿色、红色分别接A、B、C三条相线绝缘芯线，蓝色接零线(N)，黑色接地线(E)。

　　与九十年代初期推出的3+2芯不能满足需要，中性线截面太小造成过载跳闸，目前已广泛使用4等芯+1接地芯结构;设计院要求地芯截面不得小于16mm2，当相线截面大于等于35mm2时，那么接地芯截面就为相线截面的一半。

　　二、五芯电缆与四芯电缆的区别

　　1、结构上不一样，四芯电力电缆一般是火线三根、零线一根。五芯电力电缆一般是火线三根、零线一根、接地线一根。

　　2、电气性能不一样，在安全要求高、或土壤电阻率过高、至使用电设备无可靠接地、需要引保护地线时，可以采用五芯电缆，较细那根为接地保护线，四芯电缆没有接地线。

　　3、应用范围不一样，一般的三相动力设备都是四芯电缆，三芯相线一芯接地线;五芯电缆一般是民用，为三相五线制，三芯相线，一芯零线，一芯接地线。
