矿用橡套电缆型号有哪些

矿用电缆是煤矿用电缆的简称，矿用电缆均为阻燃电缆，都应经过安标国家矿用产品安全标志中心颁发矿用产品安全标志证书。U型(M型)煤矿用橡套电缆。

电缆型号组成

第一部分：用大写字母M表示煤矿用阻燃电缆的系列代号。

第二部分：用大写字母V表示聚氯乙烯绝缘材料的代号;用大写字母YJ表示交联聚乙烯绝缘材料代号。

第三部分：用大写字母V表示聚氯乙烯护套(内衬层)材料代号。当电缆有外护层时，本部分表示内衬层的材料代号。

第四部分：电缆外护层型号，应按铠装层和外被层所用的结构顺序用阿拉伯数字表示。

矿用电缆规格及标准编号

1)采煤机屏蔽橡套软电缆，额定电压为0.66/1.14KV，动力线芯3*50，地线芯为1*10，控制线芯为4*4，带半导电屏蔽层，表示为：MCP-0.66/1.143*50+1*10+4*4MT818.2-1999

2)采煤机屏蔽监视编织加强型橡套软电缆，额定电压为0.66/1.14KV，动力线芯3*50，地线芯1*25，控制线芯2*2.5，带半导电屏蔽层，监视线芯和编织加强层，表示为：MCPJB-0.66/1.143*50+1*25+2*2.5MT818.3-1999

3)采煤机金属屏蔽监视型橡套软电缆，额定电压0.66/1.14KV，动力线芯3*70，地线芯1*25，监视线芯1*35，带金属屏蔽层，表示为MCPTJ-0.66/1.143*70+1*35+1*35MT818.4-1999

4)煤矿用移动弹性体软电缆，额定电压0.38/0.66KV，动力线芯3*25，地线芯1*16，不带屏蔽层，表示为：MYE-0.38/0.663*25+1*16MT818.5-1999

5)煤矿用移动金属屏蔽监视型橡套软电缆，额定电压3.6/6KV，动力线芯3*35，地线芯3*16/3，监视线芯3*2.5，带半导电屏蔽层，表示为：MYPTJ-3.6/63*35+3*16/3+3*2.5MT818.6-1999

6)煤矿用移动屏蔽橡套软电缆，额定电压为3.6/6KV，动力线芯3*25，地线芯1*16，低温环境用，带半导电屏蔽层，表示为：MYDP-3.6/63*25+1*16MT818.7-1999

7)煤矿用电钻屏蔽弹性体电缆，额定电压0.3/0.5KV，动力线芯3*4，地线芯1*4，表示为：MZPE-0.3/0.53*4+1*4MT818.8-1999

8)煤矿用移动轻型橡套软电缆，额定电压0.3/0.5KV，绝缘线芯3*2.5，不带屏蔽层，表示为：MYQ-0.3/0.53*2.5MT818.9-1999

9)煤矿用矿工帽灯电线，绝缘线芯2*0.75，表示为：MM2*0.75MT818.10-1999

以上矿用电缆型号含义为MT818中的规定，按国家标准GB12972中的规定系列代号为U，即矿字的拼音第二个字母，因为第一个字母K已被控制电缆所占用，其余的代号基本一样。

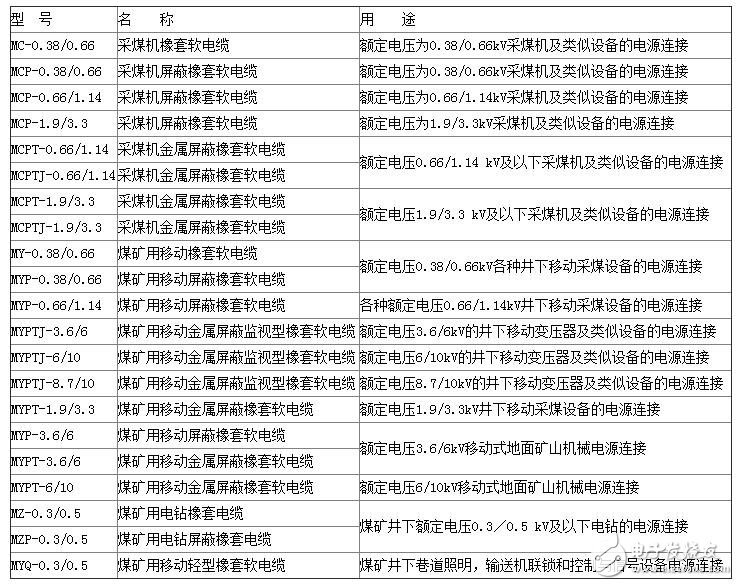

矿用电缆名称及型号

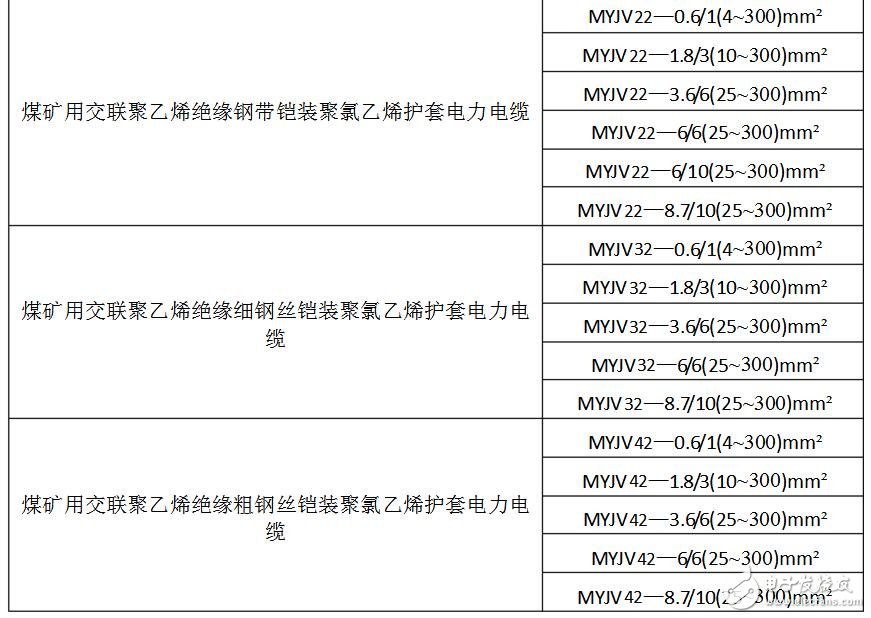

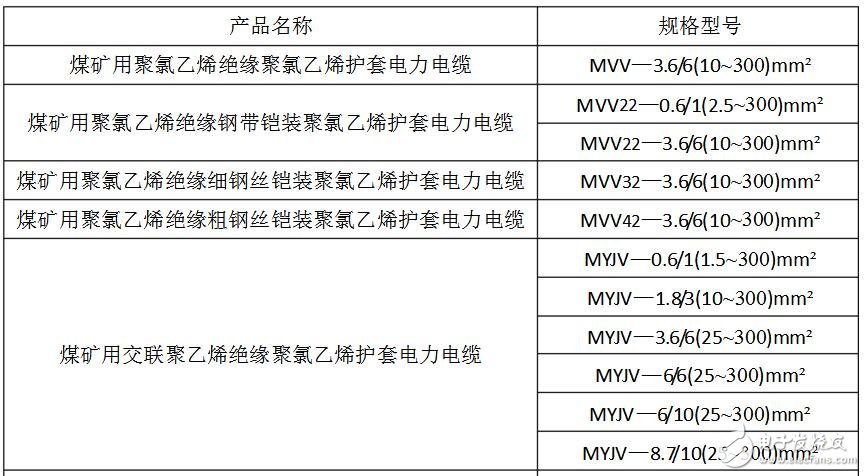

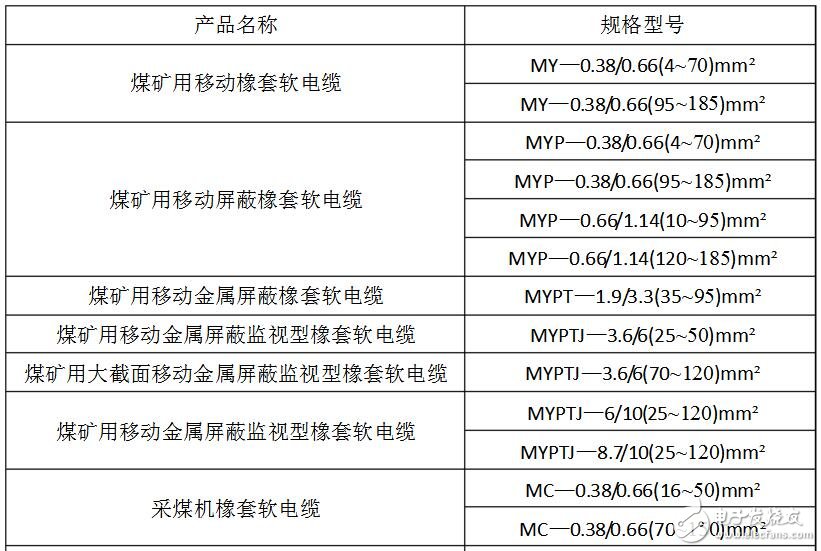

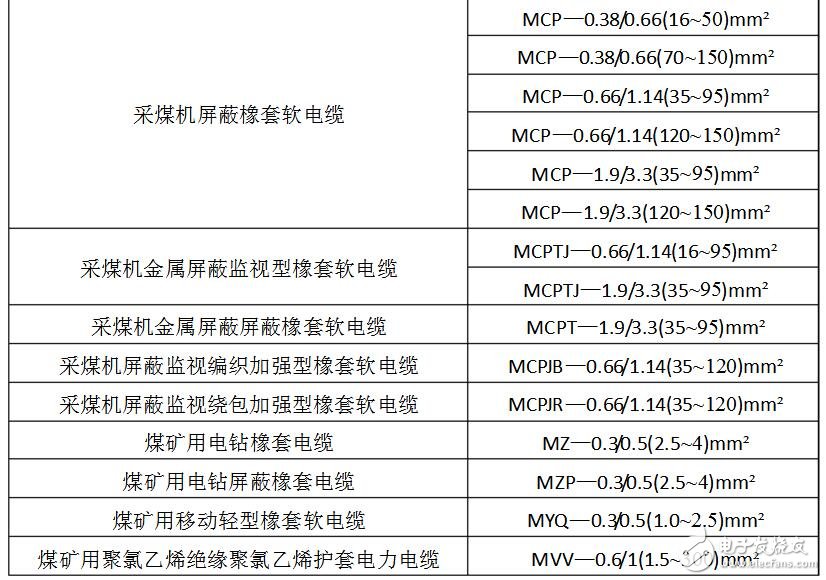

矿用橡套电缆规格型号大全
