屏蔽电缆为什么要接地

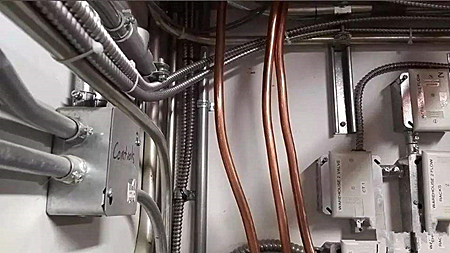

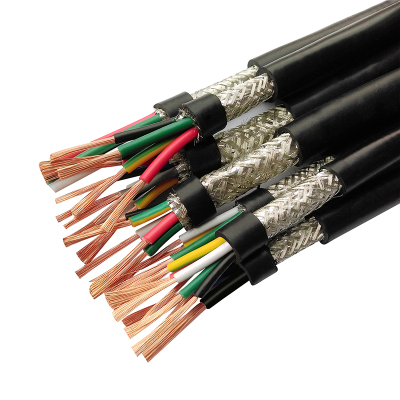

采用屏蔽电缆是为减少外电磁场对电源或通信线路的影响而专门采用的一种带金属编织物外壳的导线。这种屏蔽线也有防止线路向外辐射电磁能的作用。

屏蔽电缆为什么要接地？

中间接地、两端接地等多点接地方式适用于双层绝缘隔离屏蔽的电缆，其外层为了引入电位差而感应出电流，从而产生降低源磁场强度的磁通，进而基本上抵消掉没有外屏蔽层时所感应的电压。双层绝缘隔离屏蔽的电缆其最内层屏蔽则应一端接地，基于没有电位差不产生扰动电流的原理，可用于一般防静电感应。

对于复杂干扰、及有防雷要求的场所，采用双层绝缘隔离屏蔽的电缆，对提高抗干扰性能有着积极的意义

为什么不能重复接地？

屏蔽层接地通常采用两种方式来处理：屏蔽层单端接地和屏蔽层双端接地。

① 屏蔽层单端接地是在屏蔽电缆的一端将金属屏蔽层直接接地，另一端不接地或通过保护接地。

在屏蔽层单端接地情况下，非接地端的金属屏蔽层对地之间有感应电压存在，感应电压与电缆的长度成正比，但屏蔽层无电势环流通过。单端接地就是利用抑制电势电位差达到消除电磁干扰的目的。

这种接地方式适合长度较短的线路，电缆长度所对应的感应电压不能超过安全电压。静电感应电压的存在将影响电路信号的稳定，有时可能会形成天线效应。

② 双端接地是将屏蔽电缆的金属屏蔽层的两端均连接接地。

总结：两端接地屏蔽效果会更好，但信号失真会增大；两层屏蔽应是相互绝缘隔离型屏蔽！如没有彼此绝缘仍应视为单层屏蔽！

最外层屏蔽两端接地是由于引入的电位差而感应出电流，因此产生降低源磁场强度的磁通，从而基本上抵消掉没有外屏蔽层时所感应的电压；而最内层屏蔽一端接地，由于没有电位差，仅用于一般防静电感应.
